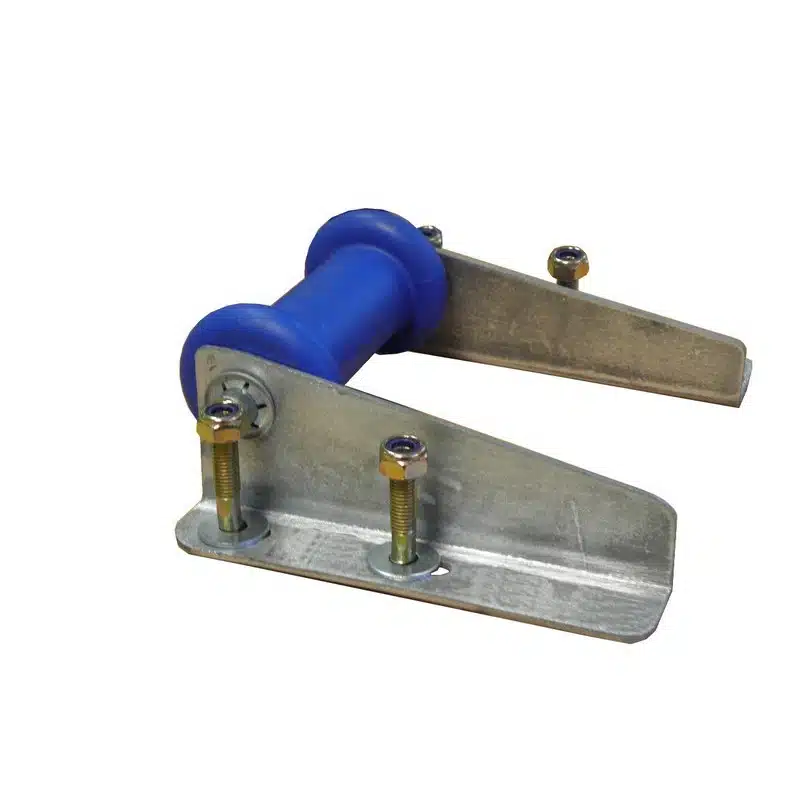

Ensemble bobine de soutien pour tube en 80 référence 9610
Référence produit d'origine : 9610
- L’ensemble bobine de soutien pour tube en 80 est conçu pour offrir un soutien optimal lors du transport ou du montage de tubes de diamètre 80 mm.
- Il comprend tous les composants nécessaires pour une installation fiable et sécurisée. Ce système est adapté aux applications industrielles et mécaniques où un maintien solide du tube est requis.
37,90 € TTC
Disponible sur commande
Disponible sur commande
(livraison de 2 à 9 jours en fonction de la disponibilité du fournisseur. Les délais peuvent être rallongés en cas de rupture du produit).
Détails de livraison
Jet27 vous propose une variété d’options de livraison adaptées à vos besoins.
Livraison Standard, Livraison Express : 24 / 48 heures,
Click and Collect : retirer vos achats directement en magasin.
Points Relais : Possibilité de récupérer ses colis dans des emplacements pratiques,
Livraison Internationale : Jet27 propose des options de livraison internationale pour satisfaire les clients à l’échelle mondiale.
Détails produit
Détails supplémentaires :
- Application : Conçu pour être utilisé avec des tubes de 80 mm de diamètre, cet ensemble est idéal pour les systèmes de montage et les remorques nécessitant un soutien de tube robuste.
- Matériaux : Tous les composants sont fabriqués en acier de qualité pour assurer une résistance et une durabilité optimales.
- Utilisation : Ce système est parfait pour des installations industrielles ou mécaniques où il est nécessaire de maintenir les tubes de manière stable et sécurisée.
Instructions de Montage :
- Insérez l’axe (160 mm) dans le support bobine et fixez la bobine creuse PM de 130 mm sur l’axe.
- Fixez les rondelles à griffes (16 mm) pour assurer la stabilité de l’axe et de la bobine.
- Utilisez les brides 80×40 mm pour fixer le tube de 80 mm en place et serrez les écrous pour garantir une fixation ferme.
- Utilisez les rondelles plates et vis pour finaliser la fixation des composants selon les besoins de votre montage.
Remarque :
Cet ensemble est spécifiquement conçu pour les tubes de 80 mm de diamètre. Assurez-vous de respecter les instructions de montage pour une installation correcte et sécurisée.Caractéristiques
| Composant | Description | Dimensions / Spécifications |
|---|---|---|
| Bobine Creuse PM | Bobine creuse pour tube de diamètre 80 mm | Longueur = 130 mm, Alésage = 17 mm |
| Axe | Axe pour fixation de la bobine | Longueur = 160 mm, Diamètre = 16 mm |
| Support Bobine | Support pour maintenir la bobine | Longueur = 130 mm |
| Rondelles à Griffes | Rondelles pour fixation sécurisée de l’axe | Diamètre = 16 mm |
| Brides 80×40 + Écrous | Brides pour fixation du tube en 80 mm et écrous | Dimensions brides : 80×40 mm |
| Rondelles Plates | Rondelles pour fixation des vis | Quantité = 8, Dimensions adaptées aux vis utilisées |
