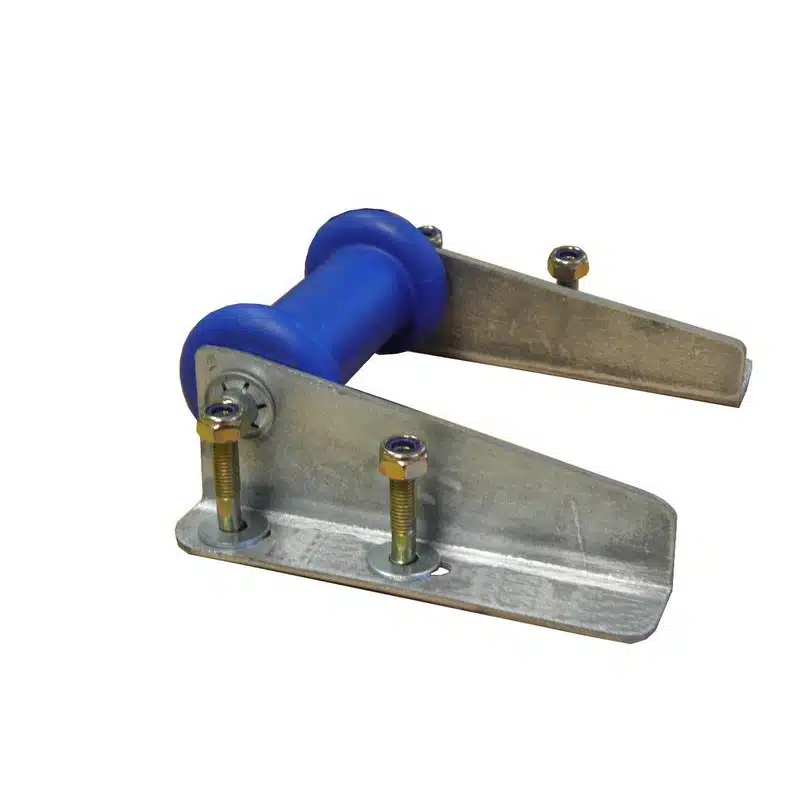

Ensemble bobine de soutien pour tube en 100 référence 9611

Référence produit d'origine : 9611
  • L’ensemble bobine de soutien pour tube en 100 est conçu pour assurer un soutien stable et sécurisé des tubes de diamètre 100 mm.
  • Il est composé de composants de qualité, permettant un montage fiable et efficace sur des installations industrielles ou mécaniques.
  • Cet ensemble est idéal pour les applications nécessitant une fixation robuste et durable des tubes en 100 mm.

38,12  TTC

Disponible sur commande

Moyens de paiements

Disponible sur commande
(livraison de 2 à 9 jours en fonction de la disponibilité du fournisseur. Les délais peuvent être rallongés en cas de rupture du produit).

Détails de livraison
Jet27 vous propose une variété d’options de livraison adaptées à vos besoins.

Livraison Standard, Livraison Express : 24 / 48 heures,
Click and Collect : retirer vos achats directement en magasin.
Points Relais : Possibilité de récupérer ses colis dans des emplacements pratiques,
Livraison Internationale : Jet27 propose des options de livraison internationale pour satisfaire les clients à l’échelle mondiale.

Détails produit

Détails supplémentaires :
  • Application : Cet ensemble est conçu pour le montage et le soutien de tubes de 100 mm de diamètre, adapté à des installations nécessitant une stabilité et une résistance accrues.
  • Matériaux : Tous les composants sont fabriqués en acier de haute qualité pour assurer une longévité et une robustesse exceptionnelles.
  • Utilisation : Idéal pour des systèmes industriels ou mécaniques où un soutien fiable et durable des tubes en 100 mm est nécessaire.
Instructions de Montage :
  1. Installez le support de bobine de 130 mm et fixez la bobine creuse PM (130 mm) sur l’axe de 160 mm de longueur.
  2. Fixez les rondelles à griffes (16 mm) pour sécuriser l’axe dans le support.
  3. Utilisez les brides 100×50 mm pour fixer le tube de 100 mm en place et serrez les écrous pour garantir une fixation stable.
  4. Utilisez les rondelles plates pour finaliser la fixation des vis et assurer une installation optimale.
Remarque :
Cet ensemble est conçu spécifiquement pour les tubes de 100 mm de diamètre. Il est important de suivre les instructions de montage pour garantir une fixation correcte et sécurisée.

Caractéristiques

Composant Description Dimensions / Spécifications
Support de Bobine Support métallique pour maintenir la bobine Longueur = 130 mm
Bobine Creuse PM Bobine creuse pour tube de 100 mm Longueur = 130 mm, Alésage = 17 mm
Axe Axe pour fixation de la bobine Longueur = 160 mm, Diamètre = 16 mm
Rondelles à Griffes Rondelles pour fixation sécurisée de l’axe Diamètre = 16 mm
Brides 100×50 + Écrous Brides pour fixation du tube de 100 mm Longueur = 100 mm, Hauteur = 50 mm
Rondelles Plates Rondelles pour fixation des vis Quantité = 8, Dimensions adaptées aux vis utilisées
